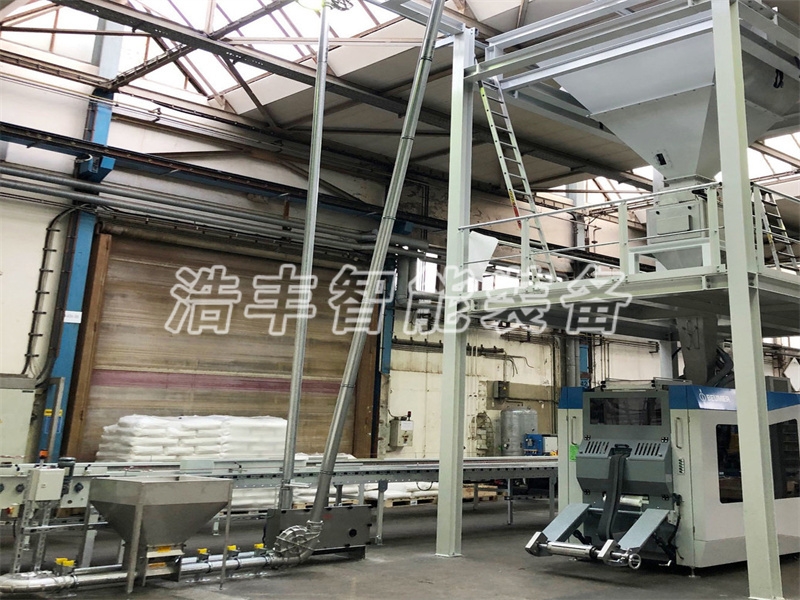

垂直型管鏈輸送機的主動箱（從動箱）兩側均設置有支管，支管與主動箱（從動箱）均相連通，8齒鏈輪安裝于主動箱（從動箱）內，所述輸料管通過法蘭連接。輸料管兩端與主動箱（從動箱）兩側設置的支管分別相連通地對應連接，輸送鏈穿過輸料管和支管內孔與主動鏈輪相傳動連接。所述輸料管截面形狀為圓形。輸送鏈包為錨鏈狀垂直鏈節，在垂直鏈節上固定地安裝有盤片，該盤片為圓形。垂直管鏈輸送機結構簡單合理，且能在窄小及不規則空間中使用，應用于物料的輸送中。

      在密閉管道內，以鏈片為傳動構件帶動物料沿管道運動。當垂直輸送時，管內物料顆粒受鏈片向上推力，因為下部給料阻止上部物料下滑，產生了橫向側壓力，所以增強了物料的內摩擦力，當物料間的內摩擦力大于物料與管內壁外摩擦力及物料自重時，物料就隨鏈片向上輸送，形成連續料流。

1、垂直管鏈輸送機結構簡單緊湊，既可以垂直輸送，也可以水平或者傾斜輸送。

2、根據用戶現場使用情況，可以多口進料，多口出料，實現一套管鏈多點進料，多點出料。

3、輸送原料從到出口法蘭之間一直處于密閉狀態，運輸中能保證沒有粉塵泄漏到外部環境中。

4、垂直管鏈輸送機出口不必設置除塵器，簡單排氣即可，現代企業對環境保護的要求。

5、輸送過程中可充氮氣保護，易燃易爆粉粒體物料的輸送要求。
